行星齿轮减速机结构组成与行星齿轮减速机工作原理

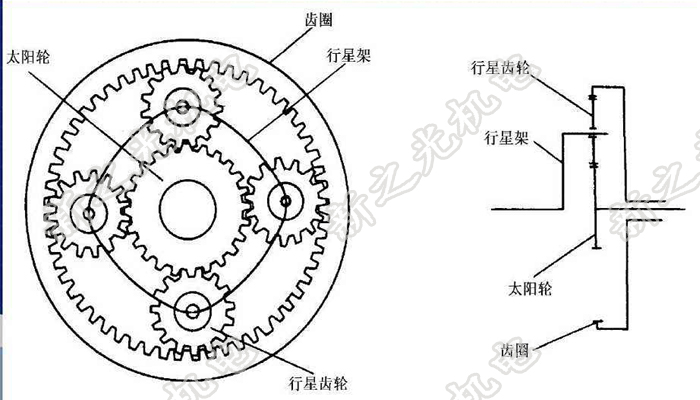

一、行星齿轮减速机结构组成
行星齿轮减速机传动结构为目前齿轮减速机效率高之组合，其基本传动结构为四个部分：

1.太阳齿轮

2.行星齿轮（组合于行星架）

3.内齿轮环

4.马达

行星齿轮减速机以直接连接的方式启动太阳齿轮，太阳齿轮将组合于行星齿轮架上的行星齿轮带动运转。整组行星齿轮系统沿着外齿轮环自动运行转动，行星架连接出力轴输出达到加速目的。更高减速比则需要由多组阶段齿轮与行星齿轮倍增累计而成。

它们的转动轴线是不固定的，而是安装在一个可以转动的支架上。

行星齿轮除了能象定轴齿轮那样围绕着自己的转动轴转动之外，它们的转动轴还随着蓝色的支架绕其它齿轮的轴线转动。

绕自己轴线的转动称为"自转"，绕其它齿轮轴线的转动称为"公转"，就象太阳系中的行星那样，因此得名“行星齿轮”。

行星齿轮减速机的主要特点是体积小，承载能力大，工作平稳；但大功率高速行星齿轮传动结构较复杂，要求制造精度高。

二、行星齿轮减速器工作原理

  1.级数：行星齿轮减速机套数，由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。

  2.行星齿轮减速机回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙。

  3.行星齿轮减速器由一个内齿环紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组该组行星齿轮依靠着出力轴、内齿环及太阳齿支撑浮游于期间；当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循着内齿环之轨迹沿着中心公转，行星之旋转带动连结于托盘之出力轴输出动力。
