摆线针轮减速机型号与摆线减速机结构

发布时间:2018-06-19 10:27:23    点击:1494

一、摆线针轮减速机型号
1.一级有10种型号:12、15、18、22、27、33、39、45、55、65;
二级有13种型号:1512、1812、1815、2215、2218、2715、2718、3318、3322、3922、4527、5527、6533;
一级减速比有:11、17、23、29、35、43、59、71、87
二级减速比由一级减速比组合而成。
2.摆线针轮减速器结构型式:

BW卧式双轴型

BL立式双轴型
BWY卧式带电机型

BLY立式带电机型
3.摆线针轮减速器型号表示方法示例:
B—摆线针轮减速器

W—卧式结构
E—二级

L—立式结构
Y—带电机

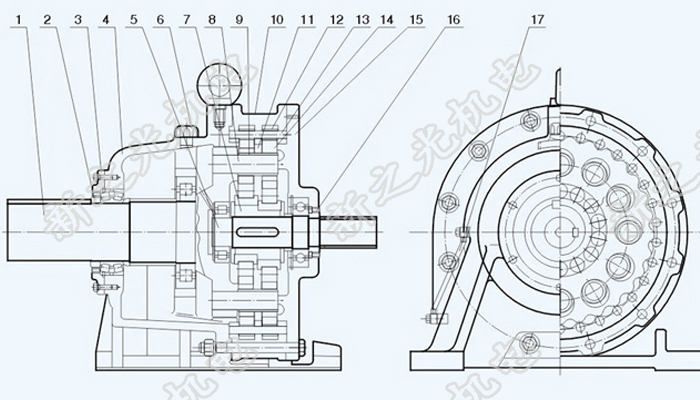

二、摆线减速机结构图:

摆线针轮减速机结构图、摆线针轮减速机型号


1、输出轴   2、紧固环  3、压盖  4、卧式机座  5、输入轴  6、通气帽  7、偏心套  8、销轴  9、销套  10、针齿壳  11、间隔环  12、针齿套  13、针齿销  14、摆线轮  15、法兰盘  16、入轴紧固环  17、示油器



三、摆线针轮减速机结构组成部分:

1) 入力(高速)轴组件及偏心凸轮,滚柱轴承和油封。

2) 摆线齿轮

3) 出力(低速)轴组件及支撑的轴承和油封。

传送扭力由高速轴转动偏心轴承,并带动位于环形齿轮壳内部的摆线齿轮,作摆线的规则动转。

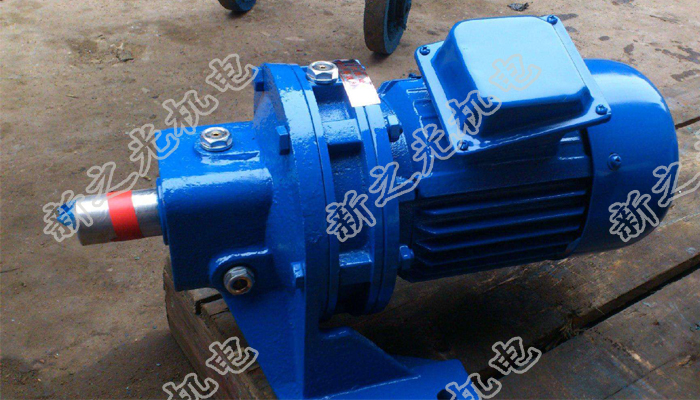

摆线针轮减速机图片、摆线针轮减速机结构、摆线针轮减速机结构组成

摆线齿轮的齿径由偏心轴承带动,依一齿差或二齿差作摆线的运转,一齿差时,入力转一圈摆线齿轮摆动一齿;二齿差时,摆动二齿,入力与出力在一段时是相反方向的。

摆线齿轮的扭力经由摆线齿轮之孔(8-12个)和销及滚筒传递至出力轴。
